点击图片查看原图一.用途及使用条件：
1.1矿用隔爆型干式变压器用于有甲烷混合气体和煤尘并有爆炸危险的矿井中，作为煤矿井下综合机械化采掘设备的配电装置。
1.2 使用条件：本产品在以下使用条件和额定容量下持续长期工作。
a.海拔不超过2000m
b.环境温度不高于+40℃；
c.空气相对湿度不超过95%(+25℃时)；
d.无强烈颠簸震动和垂直面的倾斜度不超过15o的环境；
e.无足以腐蚀金属和破坏绝缘的气体和蒸气；
f.无滴水的地方。
二．结构概述：

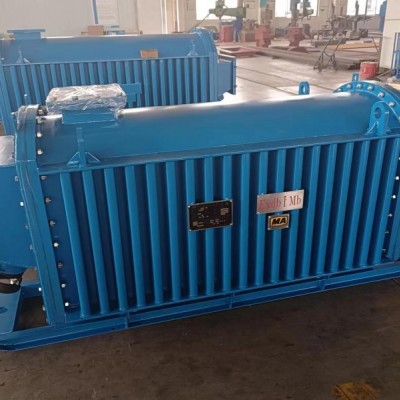

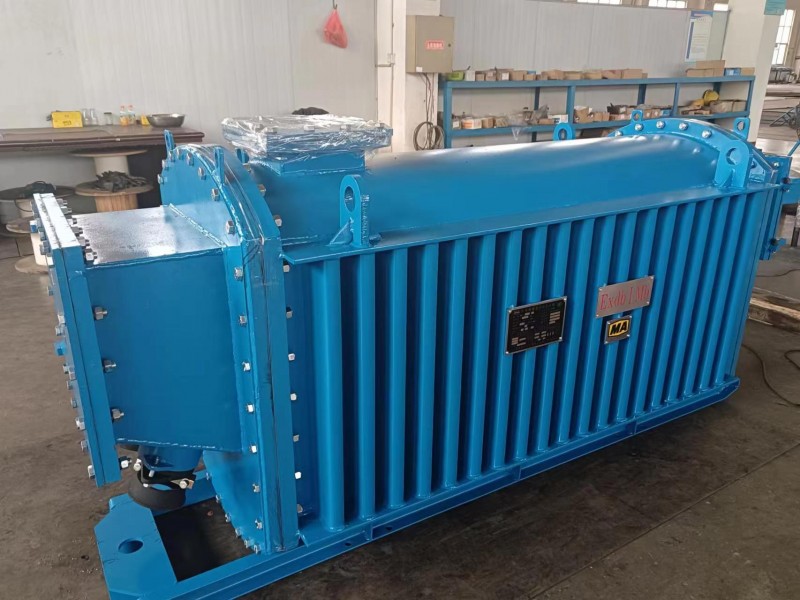

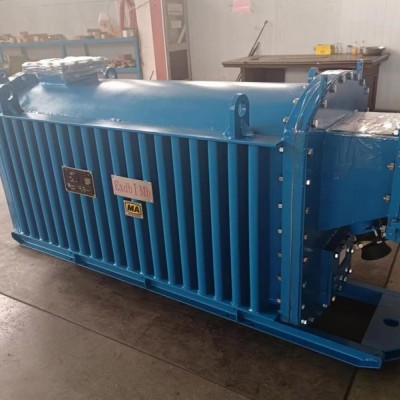

矿用隔爆型干式变压器KBSG由防爆壳体、防爆箱盖、铁芯装配、绝缘装配、高压侧绕组引出电缆、低压绕组引出铜排及铁路轨道用小车组成等组成。
矿用隔爆型干式变压器箱壳为顶开盖的隔爆型结构、在箱盖上设有四个小吊拌，用于箱盖拆卸时的起吊，箱壳两侧为波纹钢板，箱底采用厚钢板，变压器高、低压侧均设有接线法兰、连接高低压开关。箱壳上设有四个大吊拌，供变压器整体起吊之用；箱壳两端焊有接地螺栓及“〨”接地标志，供连接外接地线之用。
变压器内部有高低压连锁线及温度控制线分别与高、低压开关连接；温度控制采用PT100铂电阻或温度继电器，当变压器内温度过高时，发出超温信号。
变压器铁心装配由铁心、夹件、绝缘件等组成。铁心采用优质30Q130或30Q120冷轧取向硅钢片、多级步进式全斜三接缝叠片结构，以降低空载损耗和空载电流；铁心片切口涂防锈液，铁心柱及下铁轭表面涂耐高温防锈防潮漆。夹件采用槽钢，上下拉紧采用拉螺杆结构，并采取措施防止铁心和夹件产生相对位移，以免影响产品质量。铁心绝缘件采用国产优质C级绝缘材料。
变压器绝缘装配包括主纵绝缘、高低压线圈、线圈压紧等结构。主纵绝缘采用C级绝缘材料；高低压线圈采用紧绕工艺，提高了线圈的机械强度；高低压线圈采用C级绝缘的Nomex纸包无氧铜导线，Nomex纸与空气的介电常数非常接近，线圈周围的电场均匀，局放小。线圈压紧采用压钉和瓷压块结构，并采取措施防止松动。
高压引线采用电缆引出，低压引线采用电缆或铜母线引出，爬电距离及空气间隙大于GB3836.3-2000中有关规定，在正常运行条件下不会产生火花、电弧和危险温度，使用安全可靠。
小车用螺栓固定于箱体底部，可拆卸，小车轨距900/600mm。
